En cualquier planta industrial, una pequeña variación puede marcar una gran diferencia. Un cambio inesperado de temperatura, una presión fuera de los parámetros establecidos o un flujo irregular de materiales pueden afectar la calidad del producto, aumentar el consumo energético e incluso provocar que una línea de producción se detenga.
Para prevenir estas situaciones, las empresas utilizan instrumentos de medición industrial que permiten conocer lo que ocurre dentro de sus procesos y tomar decisiones basadas en información precisa.
Estos equipos están presentes en prácticamente todos los sectores manufactureros, desde la industria automotriz y alimentaria hasta la farmacéutica, química y metalúrgica. Aunque sus funciones son diferentes, todos comparten un objetivo: ayudar a mantener los procesos bajo control.
Sin embargo, existe una gran variedad de instrumentos, tecnologías y fabricantes. Elegir el equipo adecuado depende de qué se necesita medir, las condiciones de operación y el nivel de precisión requerido.
Conocer los principales tipos de instrumentos de medición industrial, sus aplicaciones y los factores que influyen en su funcionamiento es fundamental para mejorar la productividad y evitar fallas costosas.
¿Qué son los instrumentos de medición industrial y para qué sirven?
Los instrumentos de medición industrial son dispositivos diseñados para determinar el valor de una variable física, eléctrica o química dentro de un proceso productivo.
Estas variables pueden incluir temperatura, presión, nivel, caudal, distancia, velocidad, corriente eléctrica, humedad o concentración de determinadas sustancias.
La información obtenida puede utilizarse para verificar las condiciones de operación, identificar desviaciones o alimentar sistemas de automatización que realizan ajustes de manera automática.
Por ejemplo, en una planta de alimentos, un sensor de temperatura puede supervisar las condiciones de calentamiento de un producto. En una instalación neumática, un transmisor de presión permite verificar que el sistema trabaje dentro de los límites definidos. Mientras tanto, en una línea de ensamblaje, un instrumento de medición dimensional ayuda a comprobar que las piezas cumplen con las especificaciones de fabricación.
La instrumentación industrial no solamente permite detectar errores. También contribuye a reducir desperdicios, mejorar la calidad y tomar decisiones de mantenimiento antes de que una falla afecte toda la producción.
Instrumentos de medición de temperatura industrial
La temperatura es una de las variables más importantes en numerosos procesos industriales, especialmente cuando intervienen calentamiento, enfriamiento, transformación de materiales o almacenamiento de productos sensibles.
Entre los instrumentos más utilizados se encuentran los termopares, las termorresistencias RTD, los termómetros industriales y los sensores infrarrojos.
Los termopares generan una señal eléctrica relacionada con la diferencia de temperatura entre sus uniones. Son comunes en hornos, maquinaria de procesamiento y aplicaciones que requieren trabajar a temperaturas elevadas.
Las termorresistencias RTD, como las Pt100 y Pt1000, aprovechan la variación de resistencia eléctrica de determinados materiales para medir la temperatura. Se utilizan en aplicaciones donde la estabilidad y precisión de la medición son especialmente importantes.
Por su parte, los termómetros infrarrojos permiten realizar mediciones sin contacto directo con la superficie. Esto resulta útil cuando se necesita revisar maquinaria en movimiento, superficies calientes o componentes de difícil acceso.
En un sistema térmico industrial, una lectura incorrecta puede afectar directamente el resultado del proceso. Por eso, además de seleccionar el instrumento adecuado, es importante revisar periódicamente su estado y calibración.
Instrumentos para medir presión en procesos industriales
La presión es otra variable fundamental en equipos hidráulicos, sistemas neumáticos, compresores, calderas y procesos que utilizan líquidos o gases.

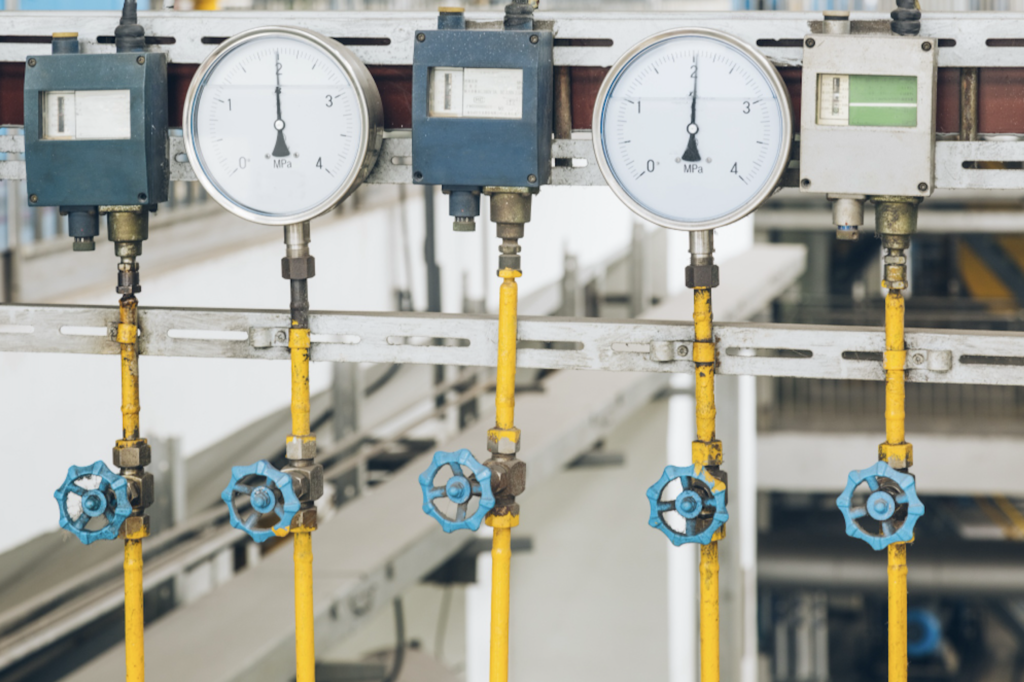

Los manómetros son uno de los instrumentos más conocidos. Permiten visualizar la presión de un sistema mediante una indicación mecánica o digital.
Los transmisores de presión, en cambio, convierten la medición en una señal que puede enviarse a un PLC, controlador o sistema de supervisión.
También existen instrumentos especializados en medir presión diferencial, es decir, la diferencia de presión entre dos puntos. Esta tecnología puede utilizarse para supervisar filtros, verificar determinadas condiciones de flujo o evaluar el comportamiento de sistemas de ventilación.
Imaginemos una planta donde el aire comprimido es necesario para operar actuadores neumáticos. Si la presión disminuye constantemente, podría existir una fuga, una obstrucción o un problema en el sistema de suministro.
Un transmisor de presión correctamente seleccionado puede ayudar a identificar estas variaciones y facilitar el diagnóstico antes de que afecten la operación.
Fabricantes como WIKA, Siemens, ABB y Endress+Hauser desarrollan instrumentos para diferentes aplicaciones de medición y supervisión de presión.
Medidores de flujo o caudal: cómo controlar líquidos y gases
Los medidores de flujo, también conocidos como caudalímetros o flujómetros, permiten determinar la cantidad de líquido o gas que circula por una tubería durante un periodo determinado.
Son ampliamente utilizados en sistemas de tratamiento de agua, procesos químicos, producción de alimentos, instalaciones de enfriamiento y distribución de fluidos.
Existen diferentes tecnologías de medición de caudal. Los medidores electromagnéticos se utilizan con líquidos que presentan conductividad eléctrica suficiente, mientras que los medidores ultrasónicos aprovechan ondas sonoras para determinar características del flujo.
También existen instrumentos de tipo Coriolis, que pueden medir directamente el caudal másico y proporcionar información adicional según el diseño del equipo.
La elección depende de las propiedades del fluido, el diámetro de la tubería, la precisión requerida y las condiciones de operación.
Por ejemplo, en una instalación donde se utiliza agua para enfriar maquinaria, una reducción inesperada del caudal podría afectar la capacidad del sistema para disipar calor.
Detectar esta variación permite investigar posibles obstrucciones, fallas en bombas o problemas de suministro antes de que se presenten daños mayores.
Instrumentos de medición de nivel para tanques y depósitos
La medición de nivel permite conocer la cantidad de material almacenado dentro de tanques, silos, depósitos y recipientes industriales.
Estos instrumentos son especialmente importantes en procesos que requieren mantener un suministro continuo de materias primas o evitar condiciones de sobrellenado.
Los sensores de nivel pueden funcionar mediante diferentes principios, entre ellos flotadores, ultrasonido, radar, capacitancia y presión hidrostática.
Los sensores ultrasónicos y determinados sistemas de radar permiten realizar mediciones sin contacto directo con el material, una característica que puede resultar útil cuando existen sustancias corrosivas o condiciones que dificultan el contacto físico.
Por otro lado, los sistemas hidrostáticos utilizan la presión ejercida por una columna de líquido para determinar su nivel, considerando las características del producto.
En una planta química, por ejemplo, una medición confiable permite controlar la cantidad de líquido disponible para alimentar un proceso. Si el nivel disminuye demasiado, el sistema puede generar una alerta o ejecutar una acción programada.
Además de mejorar el control del inventario de materiales, estos dispositivos ayudan a prevenir interrupciones por falta de suministro y situaciones de sobrellenado.
Instrumentos de medición eléctrica industrial
La medición eléctrica resulta indispensable para diagnosticar problemas, verificar instalaciones y supervisar el funcionamiento de motores, tableros eléctricos y equipos de automatización.
Entre los instrumentos más utilizados se encuentran los multímetros digitales, pinzas amperimétricas, analizadores de calidad de energía y medidores de aislamiento.
Un multímetro permite medir diferentes variables eléctricas, como tensión, resistencia y, dependiendo del modelo y su configuración, corriente eléctrica.
Las pinzas amperimétricas son especialmente prácticas para medir corriente en un conductor sin necesidad de abrir el circuito para insertar el instrumento de medición, siempre que se utilicen de acuerdo con sus especificaciones.
Los analizadores de calidad de energía permiten estudiar aspectos del suministro eléctrico como variaciones de tensión, armónicos y otros fenómenos que pueden afectar equipos sensibles.
Mientras tanto, los medidores de aislamiento ayudan a evaluar las condiciones del aislamiento eléctrico en cables, motores y determinadas instalaciones, mediante pruebas realizadas conforme a los procedimientos apropiados.
Estos instrumentos complementan el mantenimiento de los tableros eléctricos industriales y las medidas necesarias para prevenir fallas.
Es importante recordar que las mediciones eléctricas deben realizarse por personal calificado, utilizando instrumentos con características y categorías de seguridad apropiadas para la instalación.
Instrumentos de medición dimensional y de posición
En industrias donde las tolerancias de fabricación son especialmente exigentes, medir correctamente las dimensiones de una pieza es esencial para asegurar la calidad del producto terminado.
Los calibradores Vernier, micrómetros, comparadores e instrumentos de medición tridimensional permiten comprobar longitudes, diámetros, espesores y otras características geométricas.
En procesos automatizados también se utilizan sensores láser, sensores inductivos y sistemas de medición de desplazamiento para supervisar la posición de componentes.
Por ejemplo, durante la fabricación de piezas metálicas, una diferencia dimensional aparentemente pequeña puede impedir que dos componentes ensamblen correctamente.
Una medición oportuna permite detectar desviaciones y realizar ajustes antes de fabricar grandes cantidades de piezas fuera de especificación.
En este tipo de aplicaciones es importante distinguir entre los sensores que únicamente detectan la presencia de un objeto y aquellos diseñados para proporcionar una medición cuantitativa de distancia o posición.
Aunque ambos pueden formar parte de una línea automatizada, no cumplen necesariamente la misma función.
¿Qué otros instrumentos de medición se utilizan en la industria?
Además de las variables más conocidas, existen instrumentos especializados para necesidades particulares.
Los medidores de humedad permiten supervisar las condiciones ambientales o el contenido de humedad en determinados materiales. Son relevantes en la industria alimentaria, farmacéutica, papelera y en procesos de almacenamiento.
Los medidores de pH y conductividad se utilizan para evaluar características de líquidos en tratamiento de agua, producción química y otras aplicaciones.
Los instrumentos de medición de vibraciones ayudan a analizar el comportamiento de motores, bombas, ventiladores y maquinaria rotativa. Los cambios en los patrones de vibración pueden aportar información importante para identificar posibles problemas mecánicos.
También existen tacómetros para medir velocidad de rotación, instrumentos de pesaje industrial y equipos especializados para analizar la composición o concentración de sustancias.
Esta variedad demuestra que la medición industrial no se limita a una sola tecnología. Cada instrumento responde a una necesidad específica y debe seleccionarse considerando las condiciones reales del proceso.
¿Cómo elegir el instrumento de medición industrial adecuado?
Elegir un instrumento no consiste únicamente en identificar qué variable puede medir. También es necesario comprobar que sus características sean compatibles con la aplicación.
Uno de los primeros factores es el rango de medición. Un sensor diseñado para determinadas temperaturas o presiones puede no funcionar correctamente si se utiliza fuera de sus límites.
La exactitud, la resolución, el tiempo de respuesta y la repetibilidad también son relevantes. No todas las operaciones necesitan el mismo nivel de precisión, pero utilizar un instrumento insuficiente para los requisitos del proceso puede generar resultados poco confiables.
Las condiciones ambientales representan otro aspecto importante. La presencia de polvo, humedad, vibraciones, productos químicos o temperaturas extremas puede reducir la vida útil de un equipo si no cuenta con la protección adecuada.
En sistemas automatizados también debe revisarse la compatibilidad de las señales de salida y los protocolos de comunicación. Algunos instrumentos utilizan señales analógicas, como 4-20 mA o 0-10 V, mientras que otros incorporan interfaces digitales.
Finalmente, conviene evaluar la disponibilidad de refacciones y el soporte necesario para mantener el instrumento funcionando a largo plazo.
Una decisión que parece conveniente al momento de la compra puede generar complicaciones futuras si el equipo utiliza componentes difíciles de reemplazar o queda descontinuado.
La calibración y el mantenimiento también influyen en la calidad de las mediciones
Incluso un instrumento de alta calidad puede comenzar a proporcionar resultados incorrectos debido al desgaste, el envejecimiento, las condiciones ambientales o los cambios en sus características de funcionamiento.
Por eso, la calibración y la verificación periódica forman parte de una buena estrategia de mantenimiento industrial.
La calibración permite comparar las indicaciones de un instrumento con valores de referencia y determinar su comportamiento metrológico. La frecuencia apropiada depende de factores como su uso, estabilidad, condiciones ambientales y requisitos del proceso.
También debe considerarse la trazabilidad metrológica, que permite relacionar los resultados de una medición con referencias reconocidas mediante una cadena documentada de calibraciones.
En instalaciones donde la calidad del producto depende directamente de una variable medida, identificar desviaciones a tiempo puede evitar desperdicios, retrabajos y/o problemas de cumplimiento con las especificaciones de producción.
Cuando los instrumentos permiten registrar datos de forma continua, es posible analizar tendencias y detectar comportamientos anormales que podrían anticipar una falla.
¿Qué sucede cuando un instrumento de medición industrial falla o queda obsoleto?
Los instrumentos de medición pueden funcionar durante muchos años, pero eso no significa que siempre sea sencillo encontrar un reemplazo.
En numerosas plantas industriales existen equipos que forman parte de sistemas diseñados hace más de una década. Aunque el resto de la maquinaria continúe en buenas condiciones, algunos sensores, transmisores, indicadores y módulos electrónicos pueden haber sido descontinuados por sus fabricantes.
Esto representa un reto para los departamentos de mantenimiento y compras.
Reemplazar un instrumento por otro aparentemente similar puede requerir ajustes en la instalación, modificaciones en las señales de control o cambios en la programación del PLC.
Por ello, cuando un componente deja de funcionar, es importante identificar su número de parte, sus características técnicas y las condiciones de operación antes de seleccionar un reemplazo.
Si el equipo original ya no se fabrica, una alternativa consiste en buscar existencias de la pieza obsoleta a través de proveedores especializados o evaluar un sustituto técnicamente compatible.
En estos casos, contar con una comercializadora de refacciones industriales con capacidad de búsqueda internacional puede ayudar a reducir las dificultades de abastecimiento.
MZU Global Automation: soluciones para la medición y automatización industrial
En MZU Global Automation entendemos que una medición confiable es fundamental para mantener los procesos productivos funcionando correctamente.
Por eso, ayudamos a empresas a localizar y adquirir componentes para sistemas de medición, control y automatización.
A través de nuestra red internacional de proveedores, buscamos equipos y refacciones de marcas reconocidas como Siemens, ABB, Omron, Schneider Electric y Rockwell Automation, entre otras, de acuerdo con las necesidades de cada aplicación.
Nuestra experiencia también nos permite apoyar en la búsqueda de sensores, transmisores, módulos de control y otras piezas difíciles de conseguir, incluyendo componentes obsoletos o descontinuados.
Cuando un instrumento crítico falla, contar con acceso a alternativas de suministro puede ser determinante para reducir los tiempos de abastecimiento y evitar interrupciones prolongadas.
Además, conocer el número de parte y las especificaciones técnicas del equipo facilita identificar la refacción solicitada y evaluar su disponibilidad.
Medir correctamente es el primer paso para producir mejor
Los instrumentos de medición industrial permiten transformar variables físicas, eléctricas y químicas en información útil para tomar decisiones.
Desde un sensor de temperatura hasta un transmisor de presión, un caudalímetro o un instrumento de medición eléctrica, cada dispositivo cumple una función importante dentro de los procesos modernos.
Seleccionar los equipos correctos, mantenerlos en buenas condiciones y asegurar la disponibilidad de refacciones contribuye a mejorar la precisión, reducir errores y proteger la continuidad operativa.
Si tu empresa necesita instrumentos de medición industrial, sensores, transmisores o componentes de automatización difíciles de localizar, en MZU Global Automation podemos ayudarte a buscar la refacción adecuada mediante nuestra red internacional de proveedores.
Porque una producción eficiente comienza con información confiable, pero también depende de contar con los componentes necesarios para mantener cada proceso funcionando.
